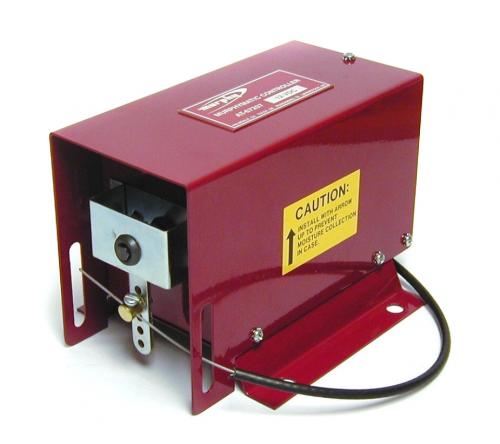

Murphymatic Engine Throttle Controller Model AT03069
AT03069 | FW Murphy Production Controls
AT03069 | Murphy by Enovation Controls
AT03069 MURPHYMATIC 油门控制器
AT03069发动机油门控制器
AT03069是一款完全可靠的重型设备，专为自动控制发动机转速以满足系统需求而开发。The AT03069 is a completely reliable heavy-duty device developed specifically to automatically control engine speed to meet system demand.
低电流、高扭矩、固态开关和电子离合器使其成为全自动和半自动发动机系统的理想选择。与适当的墨菲开关仪表一起使用，接近恒定的压力、水平和负载都可以保持。速度变化缓慢而平稳。该装置节省燃料、发动机磨损、马力和人力。一种型号可用于12和24-VDC系统。请咨询我们的工程师，以获得其他应用程序的帮助，其中速度控制可以改善您的系统。Low current, high torque, solid-state switching and an electronic clutch make it ideal for all automatic and semiautomatic engine systems. Used with the appropriate Murphy Swichgage near constant pressure, level and load can be maintained. Speed changes are made slowly and smoothly. The device saves fuel, engine wear, horsepower and labor. One model can be used with both 12- and 24-VDC systems. Check with our engineers for help with other applications where speed control can improve your system.
AT03069 | FW Murphy Production Controls Data Sheet Downloads
AT03069 | Murphy by Enovation Controls
AT03069发动机油门控制器
- Specification
- 电压 ：11-28 VDC 负极接地。
- 大电流 ：500 毫安（1/2 安培）。
- 待机电流 ：约。 7 毫安。
- 增加和减少 ：输入浮动大约。 8.4 伏直流电。 接地输入会导致 8-18 mA 的电流从任一端流出。
- 扭矩 ：25 英寸磅。
- 密封限位开关 ：工厂调整，控制 大行程。
- 杠杆臂上的连杆调整 - 5 个孔 ：调整行程：1-3/16 英寸（30 毫米）； 1-11/16 英寸（43 毫米）； 2 英寸（51 毫米）； 大约 2-1/4 英寸（57 毫米）。 行程时间：11 到 20 秒，取决于施加的电压和力。
- 尺寸 ：见背面。
- 净重 ：5 磅（2.27 公斤）
- Voltage : 11-28 VDC negative ground.
- Maximum Current : 500 mA (1/2 amp).
- Standby Current : Approx. 7 mA.
- Increase and Decrease : Inputs float at approx. 8.4 VDC. Grounding inputs causes 8-18 mA of current to flow from either.
- Torque : 25 inch pounds.
- Sealed limit switches : Factory adjusted, controls maximum travel.
- Linkage adjustment on lever arm—5 holes : Adjusts travel: 1-3/16 in. (30 mm); 1-11/16 in. (43 mm); 2 in. (51 mm); 2-1/4 in. (57 mm) approximately. Travel Time: 11 to 20 seconds depending on the voltage and force applied.
- Dimensions : See reverse side.
- Net Weight : 5 lb. (2.27 kg)
Model Description
AT03069 Engine Throttle Controller
| Part Number |
Model |
Description |
| 40700249 |
AT03069 |
发动机油门控制器 |
| 40000362 |
PCB电路板组装 |
维修零件 |
| 00004630 |
电缆组件 |
维修零件 |
