升级到下一代工业监控
S35显示器完美融合了耐用性、高性能和定制化功能。作为传奇产品 PV101 的继任者，S35 是您进行电子仪器仪表和应用监控的理想之选。无论您管理的是电子或机械发动机、电池供电系统还是工业设备，S35 都能清晰可靠地提供实时数据。
S35 显示器即使在极端环境下也能提供卓越的性能。无论是在建筑、农业、船舶、发电还是工业自动化领域，它都能实时提供关键设备状态更新和故障警报。
S35 坚固耐用、结构紧凑、可配置且可编程
这款入门级显示器是传奇产品 PV101 的优秀继任者。它专为电子或机械发动机、电池和市电供电的工业设备提供电子仪表和应用监控。该显示器功能强大，配备彩色液晶显示屏、触感按键，并支持户外使用。它用途广泛，可提供操作人员的设备状态、故障情况以及可配置参数的监控。除了 RS485 串行通信外，它还支持 CAN J1939 和 CAN Open，可轻松集成到各种应用中。
这款显示器出厂即配备功能齐全的发动机监控仪器，并附带可配置的软件应用程序，方便用户快速自定义参数、配色方案和公司徽标。此外，它还支持多种语言和数据记录功能。
标准型号功能包括发动机监控、发动机启动/停止、故障代码数据、发动机节气门控制、排放再生控制和排放/故障指示器
Standard model features Engine Monitoring, Engine Start/Stop, Data Trouble Codes, Engine Throttling, Emissions Regeneration Control, and Emissions/Fault Indicators.
- 完全可配置和可编程
- S35 是一款功能齐全的发动机监控仪器，开箱即用，并配备易于使用的定制化软件应用程序。此外，S35 还集成了第三方开发工具，提供了无与伦比的灵活性。
- 3.5英寸18位彩色液晶显示屏，表面防眩光，适合户外阅读。
- 支持CAN J1939、CAN Open和RS485，确保与各种应用程序集成。
- 轻松控制数字输出，同时监控模拟、电阻和频率输入。
- 采用四个触感按钮进行操作，即使在恶劣环境下也能提供精确控制。
- 采用 IP67 防护等级、抗冲击和抗振动设计，可承受极端环境。
- 可无缝集成到现代设备中，确保在任何应用中的可靠性。
Specifications
COMPUTING
Processor: Arm? Cortex?-M33 microcontroller @ 160 MHz (32-bit)
Operating System: Free RTOS
Storage: 1 MB Flash Memory
RAM: 320 KB SRAM
Graphics: Integrated Graphics Controller
DISPLAY/HMI
Screen: 3.5-Inch Square, 24bit color
Resolution: 320 x 240 QVGA
Contract Ratio/Brightness: 800 NITS
Touch Panel: 4 – Tactile Silicon buttons
Surface: Anti-glare finish
INTERFACES
CAN: (1) CAN 2.0B according to ISO 11898-2, J1939 (Selectable 250k/500k/1Mb baud rate)
USB: (1) USB-C 2.0B full speed host
RS485: (1) HALF DUPLEX
Analog Inputs: (2) Software Selectable 0-5V, 4-20ma, or Resistive (0-1000 ohms)
Frequency Input: (1) Freq In (30Hz – 10KHz)
Outputs: (2) Digital Low-side open drain 500mA
Real Time Clock: Yes
ELECTRICAL/ENVIRONMENTAL
Operating Voltage: 6 - 36 VDC, Reverse polarity protected
Operating Temperature: -40°C to +85°C (-40°F to +185°F)
Storage Temperature: -40°C to +85°C (-40°F to +185°F)
Protection: IP67
Vibration: 7.86 Grms (5-2000 Hz), 3-axis random
Shock: ±50G, 3-axis
PHYSICAL
Mounting: 2” SAE HOLE with ring nut
Connectors: (2) 6-pin Deutsch DT06-6 Connectors
COMPLIANCE
EMC/EMI: ISO 13766, ISO 14982
CE: Yes
REACH: Yes
ROHS: Yes
计算机
处理器：Arm? Cortex? - M33微控制器 @ 160 MHz（32 位）
操作系统：FreeRTOS
存储：1 MB 闪存
RAM：320 KB SRAM
图形：集成显卡控制器
显示/人机界面
屏幕：3.5英寸正方形，18位彩色
分辨率：320 x 240 QVGA
对比度/亮度：800 尼特
触摸面板：4 个触感硅胶按钮
表面：防眩光处理
接口
CAN：（1）符合 ISO 11898-2、J1939 标准的 CAN 2.0B（可选 250k/500k/1Mb 波特率）
USB：（1）USB-C 2.0B 全速主机
RS485：（1）半双工
输入：（2）模拟输入（0-5V，4-20mA，电阻性输入）（1）频率输入（30Hz – 10KHz）
输出：（2）数字低侧开漏输出 500mA
实时时钟：是
电气/环境
工作电压：6 – 36 VDC，反极性保护
工作温度：-40℃ 至 +85℃
储存温度：-40℃至+85℃
防护等级：IP67
振动：7.86 Grms（5-20??00 Hz），三轴随机振动
冲击：±50G，三轴
身体的
安装方式：2英寸SAE孔，带环形螺母
连接器：（2）6针德驰DT06-6连接器
遵守
EMC/EMI：ISO 13766、ISO 14982
CE：是
覆盖范围：是
RoHS：是
如何订货
零件号 Part Number |
英文描述 |
Description |
Order Details |
| 78700727 |
S35 Color Display |
S35 彩色显示屏 |
显示屏 |
| 78900727 |
S35 Color Display (24 Pack) |
S35 彩色显示屏（24 件整包） |
整包显示屏 |
| 38000022 |
Harness, Connector A, Can/Power – Terminated, 3' pigtail |
线束，A 接头，CAN 总线 / 电源?带端子，3 英尺尾纤 |
线束 |
| 38000023 |
Harness, Connector B, I/O 3' pigtail |
线束，B 接头，输入输出，3 英尺尾纤 |
线束 |
术语注解
- Harness ：工业 / 车载行业标准叫法 线束
- pigtail ：尾纤、引出短线
- 3' ：3?foot， 3 英尺 ≈ 0.914 m
- Terminated ：预装压接端子、已端接
- CAN ：CAN?bus，控制器局域网总线（工业 / 车载通讯）
S35屏幕布局
以下是默认菜单设置的屏幕布局。每个仪表和 I/O 设置的参数都可以在菜单中或使用配置工具进行修改。如果未使用，可以隐藏油门和能量回收屏幕。



S35 Standard Features

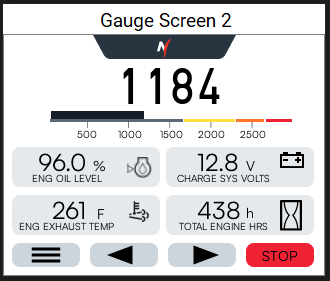

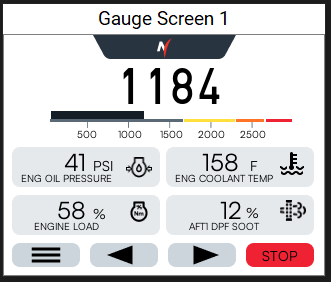

Two four-up plus tachometer J1939 engine data screens, menu selectable.
Select from 73 of the most common J1939 engine and emissions J1939 parameters. See Supported Parameters list below.
Create and display up to twelve customized J1939 parameters using the configuration tool.
Start and Stop the engine from the main screens.

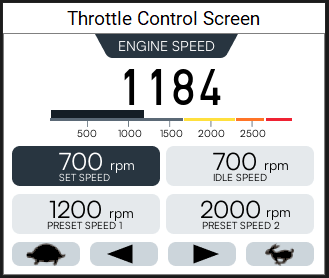

TSC1 engine throttling screen with menu selectable Idle, Preset 1, and Preset 2 setpoints. Set speed can be adjusted on the fly by selecting a preset or using speed up/down buttons. Screen and TSC1 messages can be disabled.

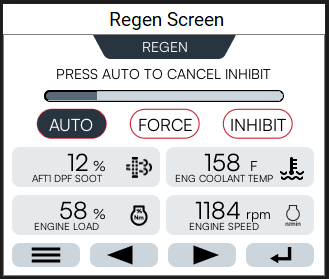

Regen screen allows forcing or inhibiting a regen or setting it to Auto.

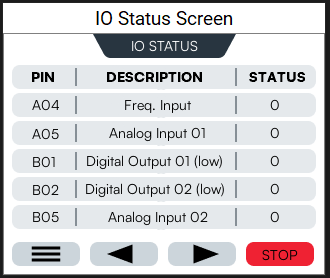

IO Status screen displays current status and assignment for all the IO.
DM1 Fault screen displays all active diagnostic faults. Versions 1 - 4 supported.
Service Reminders for Eng Oil, Air Filters, Hyd Oil, Service Engine, and Service Machine with configurable service intervals.
Display CAN Address - configurable from Communications menu.
ECU CAN Address - Receive data from a specific source address or from any source address.
Configurable CAN Baud Rate, 250k, 500k, and 1Mb.
Multi-Language support - select English, French, German, Spanish, Italian, Chinese, Korean, Portuguese, Turkish, Ukranian, or Russian from the menu.
Units - select from imperial or metric or J1939 default.
Auto-Dim - Automatically dim the backlight after a selectable amount of time to conserve power.
Dark Mode - Switch between white background with black text or dark background with white text.
MODBUS PVA Gauge and RTU Slave device support. See MODBUS register list.
Custom Logo - simply drag and drop a new logo onto the display using a USB-C connection to a computer.
Analog Inputs - configurable to measure pressure, temperature, percent, or switch input using either a resistive sender, 4-20mA transmitter, or 0-5V sensor. Select from standard senders or create a custom curve. Configurable warning setpoints. Display on any of the 4-up screens.
Engine Hours - from ECU or internally calculated machine hours.
Digital Outputs - Selectable functions include ECU Enable, Overspeed, Engine Alarm, General Alarm, and Engine Crank.
Frequency Input - Configurable for Engine Speed or Vehicle Speed with alarms for high or low setpoints. Display on any of the 4-up screens.
Mechanical Engine Mode - Display just one Gauge screen with freq input for tach, analog inputs for temp & oil press, eng hrs, and batt volts. Digital outputs for alarms and overspeed. Replaces MTH6 tach.
支持的参数
截至 1.0.0 版本，标准应用程序目前支持以下参数。您可以通过菜单选择这些参数，并在任意仪表上显示它们。如需添加其他参数，请创建自定义应用程序，详情请咨询您的经销商。
SPN 描述
22 曲轴箱窜气压力增大
51 节气门 1 位置
52 中冷器温度
84 轮式车辆速度
91 加速踏板位置 1
92 当前转速下的发动机负载百分比
94 燃油输送压力
96 燃油等级 1
98 发动机机油油位
100 发动机机油压力
101 曲轴箱压力
102 进气歧管 1 压力
105 进气歧管 1 温度
106 进气压力
107 空气滤清器 1 压差
108 气压
109 发动机冷却液压力 1
110 发动机冷却液温度
111 发动机冷却液液位 1
157 燃油喷射器计量轨 1 压力
158 钥匙开关电池电压
161 变速器输入轴转速
167 充电系统电压
168 电池电位电压
172 进气温度
173 排气温度
174 燃料 1 温度
175 发动机油温
177 变速箱油温度
182 旅行燃料
183 燃油费率
184 瞬时燃油经济性
185 平均燃油经济性
190 发动机转速（RPM）
191 变速器输出轴转速
244 行程距离
245 车辆总行驶距离
247 发动机运行时间
249 发动机总转速
250 总燃料消耗量
441 辅助温度 1
513 实际发动机扭矩百分比
515 发动机期望运行转速（RPM）
523 传动电流齿轮
524 变速器已选档位
525 变速器请求档位
558 加速踏板 1 低侧开关
573 变速器液力变矩器锁止功能已接合
701 辅助输入/输出 1
975 发动机风扇 1 预计转速
1387 辅助按键 1
1436 发动机点火正时
1638 水力温度
1761 SCR催化剂罐1级（DEF）
1762 液压
3031 尿素罐温度
3242 DPF进气温度
3246 DPF出口温度
3516 SCR催化剂试剂浓度
3517 SCR催化剂罐2级（DEF）
3697 柴油颗粒过滤器 (DPF) 指示灯状态
3698 排气系统高温灯
3700 DPF主动再生状态
3702 DPF活性再生受到抑制
3719 DPF积碳量%
3720 DPF灰分负荷百分比
4360 SCR催化剂进气温度
5078 琥珀色警告灯状态
5079 红色停车灯状态
5080 故障指示灯状态
5082 机油压力低指示灯
5083 冷却液温度高灯
5245 柴油机尾气处理液液位低
5246 SCR操作员诱导
6709 高速灯
零件编号
描述
78700727 S35 彩色显示屏
78900727 S35 彩色显示屏（24 片装）
38000022 线束，连接器 A，CAN/电源 - 端接式，3 英尺尾线
38000023 线束、连接器 B、I/O、3 英尺尾线
B6806 （仅限欧洲、中东和非洲地区）线束、A+B CAN 电源 I/O 连接器、3 英尺尾线
78700750 SendCAN PLUS - 显示 I/O 扩展
文档下载
S35 操作手册
安装手册 - S35 安装手册
MODBUS 寄存器列表 Rev B
实体模型
S35 型号（STEP）
即将推出 - S35 型号 (SLDPRT)
技术图纸
即将推出 - S35 技术规格图
CE符合性声明
S35 CE 符合性声明
|
