Murphy PowerView PV101-A-M02 CAN总线显示器
Murphy PowerView PV101 Display
PV101显示器 PowerView - PV101 CAN 总线显示器
PV101 是 MurphyLink产品系列中一种功能强大的新型产品，为监控现代电控发动机和传动系统提供了一个窗口。 PV101 具备多种功能，它不仅可以让设备操作员看到多个标准的发动机和传动系统运行参数，同时可以观测到动态故障 和 历史故障信息。它既可以一屏显示一个参数也可以一屏显示四个参数。对于大多数常见故障以文字配合代码进行显示。 超亮的一 般故障和停机故障指示灯（琥珀色和红色）更增强了报警功能。
• 适用于采用 J1939 协议的电控发动机和其 它设备
• 可显示 50 多个来自发动机和传动系统 ECU 的 J1939 标准参数
• 以文本方式显示动态故障和历史故障，设备故障一目了然
• 安装、接线和设置极其简单方便，无需编程即可使用

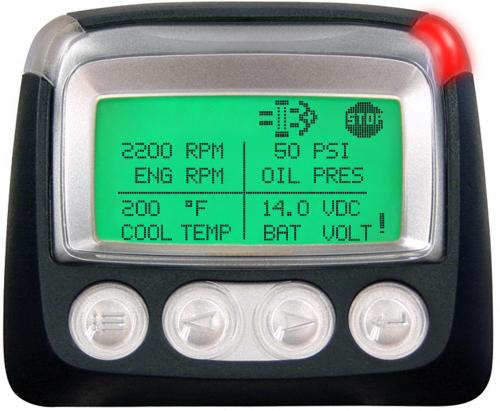

PowerView PV101 display
PowerView PV101 Engine and Diagnostic Display
下载资料
PowerView 型号 PV101 是 Murphy 在 J1939 MurphyLink 系列组件中配备的一款功能强大的显示器，它提供了一个查看现代电子控制
发动机和传动系统工作情况的窗口。
PV101 显示器是一种多功能工具，它能够让设备操作员查看多种标准发动机和传动系统参数，以及当前的和存储的故障代码。显示器
可以每屏显示一个参数，也可以采用四分屏方式同时显示四个参数。诊断功能包括一些故障代码，以及对大多数常见故障的文字说
明。增强警报指示功能具有高亮度警报和关机指示灯（琥珀色和红色）。
PV101 取代了它的前身 PV100 ，提供了更多的功能并增强了产品的耐用性。其中包括：
• 封装设计：提高了装配工艺和外壳强度。相比 PV100 只有细微的尺寸变化，并不会影响产品的安装。
• 工作电压：范围扩展到 6.5 ~ 32 VDC 。
• 按钮响应：运用最新的技术，提高了按钮的灵敏度和可靠性。
• 亮度：增亮的背光和 LED 报警灯，提高了可视度。
• 显示语种：已推出中文版本。目前共有中文、英文、法文、德文、西班牙文、意大利文、俄文及日文的选项。
• 燃油液位传感器输入：可选择外置调光器输入端作为液位传感器信号输入并直接在 PV101 上显示液位状况。
• 全面兼容性： PV101 同我们目前所有的 J1939 标准仪表和 J1939 输入输出模块兼容。可直接替换 PV100 。
本系统的其它配件包括基于微处理器的模拟仪表和带继电功能的声响警报器。模拟仪表的功能是以传统指针表的形式更
直观地显示从 ECU 读取的关键数据，如发动机转速、机油压力、冷却液温度、系统电压等。用 RS485 按简易的
链式连接就能将多达 32 个组件连接到 PV101 上。 PV101 及所有连接的组件都可以使用 12 或 24V 的电源 。
PV101
- 多语言选项 ? 除已有语言（英文、西班牙文、法文、德文和意大利文）外，还新增了俄文、中文和日文型号。
- 燃油传感器输入 可选择背光亮度调节功能或燃油油位。经校准后可使用非 Murphy 燃油传感器。
- 保养提示 – 设有 5 项保养提示，能够让用户设置下列项目的小时数：更换机油、更换空气滤清器、更换液压油、保养发动机和保养设备。
- 选择源地址 – 选择 PV101 在总线上的准确位置。
- 选择 CANBUS 数据传输速率 – 可以让用户选择 CANBUS 的数据传输速率。
PV101 显示器能够与我们目前所有的 J1939 量表以及附加的 J1939 I/O 模块兼容。它还可以向后与以前型号的 PV100 完全兼容。MurphyLink 系统中的其它部件包括基于微处理器的 PowerView 模拟量表，用于显示电子控制发动机或传动系统的发动机控制单元
(ECU) 发出的发动机关键数据、发动机转速、油压、冷却液温度、系统电压以及用于警告和关机通知的音响警报器和继电器单元。如果采用 RS485 方式，可通过简单的菊花链连接，将最多 32 个部件连接到 PowerView。可以用 12 伏或 24 伏系统为 PowerView 和所
有连接部件供电。
参数显示
下列为 PV101 以英制或公制单位显示的部分发动机和传动系统参数。文字可选用中文、英文、法文、德文、西班牙文、
意大利文、俄文和日文。（使用时，请向发动机或传动系统制造商咨询其所支持的 SAEJ1939 参数）
• 发动机转速
• 发动机运行小时
• 燃油消耗率
• 系统电压
• 当前转速时发动机负载 %
• 冷却液温度
|
• 机油压力
• 燃油经济性
• 节流阀位置
• 发动机进气歧管空气温度
• 当前燃油消耗
• 传动油压 |
• 传动油温
• 传动齿轮位置
• 动态故障代码
• 历史故障代码（若支持）
• 发动机配置参数 |
产品规格
工作电压：
• 最低 6.5 VDC ，最高 32 VDC
• 最低 8 VDC ，最高 32 VDC （选用 PVM 仪表时）
极性反接 : 在工作温度范围内可无限定地承受电池极性反接。
环境：
工作温度： - 40 ~ + 85 ° C （ - 40 ~ + 185 ° F ）
可视温度 ： - 29 ~ + 85 ° C （ - 20 ~ + 185 ° F ）
存储温度： - 40 ~ + 85 ° C （ - 40 ~ + 185 ° F ）
环境密封： IP68 ， ± 5 Psi （ ± 34.4 KPa ）
电源工作电流：
• （ 14VDC 时）最低 52mA ，最高 300mA
• （ 32VDC 时）最高 1A （液晶显示屏加热器打开时）
CAN 总线：符合 SAE J1939
外壳： 聚碳酸酯 / 聚酯 |
RS485 通信接口：
• 用户可设置 Modbus 主站或 Modbus 从站
• 主站激活（默认）可驱动 PVA 或 PVM 模拟仪表
• 从站激活可提供远程数据通信
阻抗输入： （用户可选其中之一）
• 背光调节器： 1000Ω ， 1/4W
• 燃油液位传感器 : 33Ω （满）， 240Ω （空）
装运重量（所有型号）： 1 磅 （ 450 克 ）
装运尺寸（所有型号）：
• 5 x 6 x 6 英寸（ 127 x 152 x 152 毫米）
安装夹具： 聚酯（ PBT ）
连接器： 德尔驰 DT06 六针系列
安装面板最大厚度： 3/8 英寸 ( 9.6 毫米 ) |
安装尺寸图 尺寸单位：英寸 [ 毫米 ]
如何订购
| Part Number |
Model |
Description |
Languages Available |
| 78700615 |
PV101-C-MSTD-TlER4 |
Murphy STD |
English, Spanish, French, Italian, German |
| 78700610 |
PV101-C-M01-TlER4 |
Murphy STD Russian |
English, Russian |
| 78700611 |
PV101-C-M02-TlER4 |
Murphy STD Chinese |
English, Chinese |
| 78700612 |
PV101-C-M03-TlER4 |
Murphy STD Japanese |
English, Japanese |
| 78700613 |
PV101-C-M04-TlER4 |
Murphy STD Brazilian Portuguese |
English, Brazilian Portuguese, French, German, Spanish |
| 78700614 |
PV101-C-M05-TlER4 |
Murphy STD Czech |
English, Czech, French, German, Spanish |
| 78700439 |
PV101-C |
Murphy STD |
English, Spanish, French, Italian, German |
| 78700497 |
PV101-C-M01-TlER4 |
Murphy STD Russian |
English, Russian |
| 78700498 |
PV101-C-M02 |
Murphy STD Chinese |
English, Chinese |
| 78700499 |
PV101-C-M03 |
Murphy STD Japanese |
English, Japanese |
| 78700500 |
PV101-C-M04 |
Murphy STD Brazilian Portuguese |
English, Brazilian Portuguese, French, German, Spanish |
| 78700501 |
PV101-C-M05 |
Murphy STD Czech |
English, Czech, French, German, Spanish |
| 78700435 |
PV101-C Configuration Tool Kit |
User Configuration Tool |
|
| 78700244 |
PV101-A |
Murphy STD |
English, Spanish, French, Italian, German |
| 78700396 |
PV101-A-M01 |
Murphy STD Russian |
English, Russian |
| 78700409 |
PV101-A-M02 |
Murphy STD Chinese* |
English, Chinese |
| 78700411 |
PV101-A-M03 |
Murphy STD Japanese* |
English, Japanese |
| 78700248 |
PV101-A-HAZ |
Murphy STD, Hazardous Environment |
English, Spanish, French, Italian, German |
| 78700581 |
PV101-C-HAZ |
Murphy STD, Hazardous Environment |
English, Spanish, French, Italian, German |
| 78700428 |
PV101 Shield |
Impact Shield Assembly |
|
| 78700430 |
HAZ Environment Kit |
PV101-A-HAZ with PV101 shield |
English, Spanish, French, Italian, German |
|
|
|
*Added features not available in these language models. |
零件号 |
产品型号 |
产品描述 |
可选语言 |
78700244 |
PV101-A |
标准版 |
英文、法文、德文、西班牙文、意大利文 |
78700396 |
PV101-A-M01 |
俄文版 |
英文、法文、德文、西班牙文、俄文 |
78700409 |
PV101-A-M02 |
中文版 |
中文、英文 |
78700411 |
PV101-A-M03 |
日文版 |
日文、英文 |
