MurphyProcess Monitoring Instruments
过程监控仪器 - 过程控制产品
Murphy提供数百种产品来监控和控制泵、发电机等。我们的工业操作控制系统可监控压力、温度、液位、超速、时间和振动。我们涵盖了所有方面，从简单的启动/停止操作到包含微控制器和远程通信的复杂自动化系统。我们为客户提供具有成本效益的完美产品，并且已经这样做了82年。您的设备是否有特殊部位需要监测和控制 您可以在摩菲找到您的所需。您能够随时掌握设备的运行状态，并且通过摩菲的自动监控产品对设备进行保护。
Murphy 品牌建立了其 82 年的声誉，为柴油、电动和机械发动机提供优质的过程监控仪器 - Process Monitoring Instruments。Enovation Controls 仍然提供全系列的墨菲仪器，用于监测全球客户的压力、温度、液位、超速、时间和振动。它们可能不像uControl移动机器控制器那样新颖和令人兴奋，但这些仪器对于机械发动机应用至关重要。我们与长期担任 Murphy 销售经理的Paul Kasishke进行了交谈，以了解他最被低估的 5 种过程监控仪器。
 振动控制产品
液位维持计＋
液位控制开关
洗涤罐液位控制产品
排泄阀
阀
压力 温度变送器
温度感测元件
测速仪及开关
Murphy振动控制产品
 根据设备振速输出相应的报警或停机信号
可调触发点
基于加速传感器的设计提高了准确性和耐用性
可选4-20mA输出用于连续监测振动状况
部分型号可适用于Class 1, div.1或2、grps.c和d危险区域
样图所示：EVS电子振动开关
| |
振动开关 |
4-20mA输出 |
监控器 |
危险区域* |
| VS2振动开关 |
|
|
|
|
| VS2EX振动开关 |
|
|
|
|
| EVS振动开关 |
|
|
|
|
| CSS系列振动开关 |
|
|
|
|
| VS94振动开关 |
|
|
|
|
*仅限指定型号
Murphy液位维持计、液位控制开关
自动维持油位
不停机可显示油位状况
Thumb-valve™阀门确保进油口不堵塞，不漏油

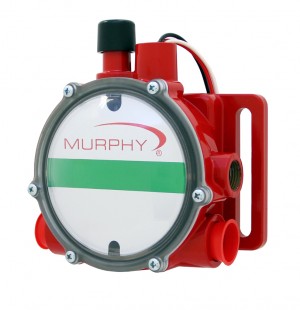

样图所示：LM500油位维持器
| |
液位维持 |
观油镜 |
指针式仪表
显示油位 |
带测试功能 |
危险区域* |
LM500 |
|
|
|
|
|
| LM2000 |
|
|
|
|
|
| LM300系列 |
|
|
|
 * |
|
| L150 |
|
|
|
* |
|
| EL150系列 |
|
|
|
* |
|
| L129 |
|
|
|
|
|
| L100系列 |
|
|
|
|
|
| OPLH系列 |
|
|
|
|
|
* 仅限指定型号
Murphy洗涤罐液位控制产品
专为天然气压缩机洗涤罐应用而设计
304不锈钢浮球
ANSI 12.27.01单层密封
LS200系列额定工作压力：2000ps i(13.8MPa)138bar
可选电动或者气动型号
改良设计，减少可移动部件，增加了产品的可靠性
 |
 |
MLS Liquid Level Switch液位控制开关 |
样图所示：LS200液位控制开关 |
样图所示：LS200液位控制开关
| |
气动 |
电动 |
单刀双
掷开关 |
双刀双
掷开关 |
安装管径 |
危险区域* |
可配
DVO |
可配DVOR |
| MLS020 |
|
|
|
|
1.5 or 2NPT |
|
|
|
| LS200 |
|
|
|
|
2 NPT |
|
|
|
| LS200N |
|
|
|
|
2 NPT |
|
|
|
| L1100 |
|
|
|
|
1.5 NPT |
|
|
|
| L1100N |
|
|
|
|
1.5 NPT |
|
|
|
* 仅限指定型号
Murphy排泄阀
适用于分离器和洗涤罐
额定工作压力：至2000psi (13.8MPa)138bar
活接头的应用让用户更换零件时无须拆卸管线
控制气压：30-70psi
样图所示：DVU系列排泄阀
型号 |
安装管径 进气口 |
排污管径 排气口 |
最大工作压力 |
净尺寸 |
| 150系列 * |
1 NPT |
1/2 NPT |
1800 Psi |
|
| 175系列 * |
1 NPT |
3/4 NPT |
1800 Psi |
|
| 2100系列 |
2 NPT |
1 NPT |
500-2000 Psi |
|
| DVU2120 |
2 NPT |
1 NPT |
2000 psi |
0.436 in ( 11mm ) |
| DVU2115 |
2 NPT |
1 NPT |
1500 psi |
0.576 in ( 15mm ) |
| DVU2105 |
2 NPT |
1 NPT |
500 psi |
0.859 in ( 22mm ) |
| DVU175 |
1 NPT |
3/4 NPT |
1800 psi |
0.359 in ( 9mm ) |
| DVU175SS |
1 NPT |
3/4 NPT |
1800 psi |
0.359 in ( 9mm ) |
| DVU150 |
1 NPT |
1/2 NPT |
1800 psi |
0.359 in ( 9mm ) |
| DVU150SS |
1 NPT |
1/2 NPT |
1800 psi |
0.359 in ( 9mm ) |
*可选316不锈钢型
Murphy阀
样图所示：M50系列燃气切断阀
即时反应，切断气源
完全的阀门关闭，不泄漏
停机后，残留气体可通过排泄孔排出
M25和M50系列燃气切断阀 应用于天然气发动机关闭时的半自动燃气切断阀，阀门手动开启，在电磁组件通电时，触发磁性锁，阀门自动关闭。
|
切断阀 |
止回阀 |
压力安全阀 |
通电打开 |
适用 |
| SV系列 |
|
|
|
|
柴油 |
| CKV |
|
|
|
|
柴油 |
| PRV |
|
|
|
|
柴油 |
M25 |
|
|
|
|
天然气 |
| M50 |
|
|
|
|
天然气 |
Murphy压力、温度变送器
样图所示：PXT系列压力变送器
0.25%的误差范围
4-20mA信号输出
精确的硅感应元件
防腐蚀结构
稳定性极高
Murphy
Thermocouples
温度感测元件

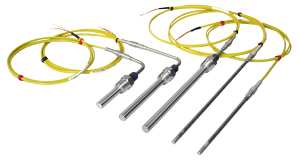

样图所示：热电偶
（在1/4不锈钢保护罩管内）
所配延长线带316不锈钢网罩并外裹特氟隆材料
K型，探头直径1/4英寸，6或10英寸长
探头端头灵敏，不受非感测点温度影响
| |
感测元件 |
变送器 |
直接安装在设备上 |
带套管接头 |
输出 |
| TC系列 |
J/K型 |
|
|
|
mv |
| 1/4''热电偶 |
K形 |
|
|
|
mv |
| RTD |
100欧，铂电阻 |
|
|
|
100欧，3线 |
| RTRD |
10欧，铂电阻 |
4-20mA |
|
|
4-20mA |
Murphy测速仪及开关
样图所示：SHD30转速 小时表
数字式转速/小时仪带过速触发点
常开常闭开关用于过速报警或停机控制
通过class I、divison 2、gps.c & d危险区域认证
|
速度感测元件 |
过速开关 |
可调设置点 |
输出 |
单刀双掷开关 |
转速传感器输入 |
电容放电点火输入 |
发电机信号输入 |
| MP（Mag pickup) |
|
|
|
脉冲 |
|
|
|
|
| SS3300系列 |
|
|
1 |
继电器 |
|
|
|
|
| OS77系列 |
|
|
1 |
三极管 |
|
|
|
|
| HD9063系列 |
|
|
2 |
继电器 |
|
|
|
|
| SHD30 |
|
|
1 |
SCR/继电器 |
|
|
|
|
 Murphy摩菲天然气压缩机洗涤罐液位控制系统SLS
该液位控制系统用于天然气压缩机洗涤罐,通过夜位开关控制沉淀物的排出,从而起到保护压缩机的作用。系统中使用的金属铸件符合在腐蚀环境内长时间使用的要求。
1) 高液位停机开关
不锈钢浮球驱动液位开关报警或停止设备运行。
LS200：2''NPT螺纹连接，最高工作环境压力为2000PSI (13.7MPa)，137bar
符合I级、1区防护等级标准。标配为单刀双掷开关（SPDT）。可选双刀双掷开关（DPDT）。
2)
排泄阀
两片式的设计可以方便用户对顶杆上的软塞和硬座进行更换而不用拆下排污管线或与洗涤罐相连的管接。
压力膜片的工作压力范围为30-70psi (207-483kpa, 2-5bar)
3)气动液位开关
浮球驱动的液位开关控制带压气源打开或关闭排泄阀。
LS200NDVOR气动液位开关：气动调节器、压力调节过滤阀和压力表
4)气动调节器、压力调节过滤阀和压力表
符合仪表气源要求的空气或其他气体介质
|
