PowerView 750显示器

MurphyLink J1939
Display, Gauge & Interface Systems

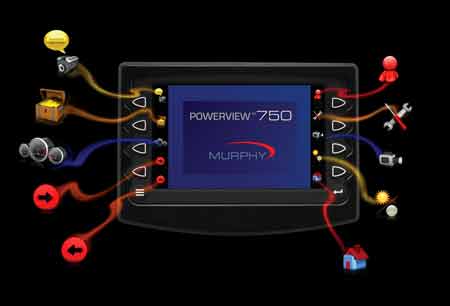

PV750 Configurable Display
SAE J1939, CANopen and freeform CAN compatible

全新模块化设计 客户个性化体现

• CAN-based display, with fully modular design
  基于CAN总线技术的显示器,全模块化设计
• Customize the bezel, buttons, i/o interface and more
  按客户要求定制的面框、按钮、I/O模块等
• Configuration software for OEMs available
  为OEM提供显示设置软件
• Bonded LCD screen, viewable in direct sunlight
  高科技液晶粘贴技术，在阳光直射下仍清晰可见

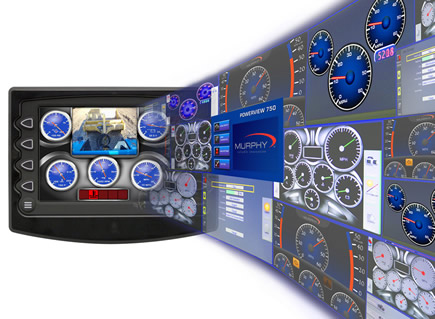

• Rugged/Reliable design Endless possibilites
  经久耐用、可靠的设计

PV750技术资料-资料下载

PowerView 750

PowerView 750显示器

基于CAN 总线技术的显示器，全模块化设计
按客户要求定制的面框、按钮、I/O 模块等
为OEM 提供显示设置软件
高科技液晶粘贴技术，在阳光直射下仍清晰可视
经久耐用、可靠的设计
户个性化。
你可以改变面框和按钮的形状，你可以更改I/O 模块以添加额外的输入量，你也可以在显示屏上增加个性化图案和公司
摩菲仪器仪表 品牌标志。
PV750还有专为OEM提供的设置软件，因此你可以随时对屏幕显示作便捷的修改。
PV750具有极高的技术规格，全面的技术特性请参见背面的规格描述。

THE POWERVIEW TM
750

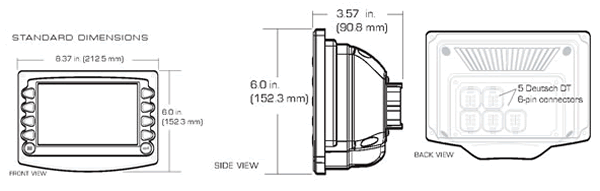

标准尺寸图: 8.37 in. (212.5 mm)
6.0 in.
(152.3 mm)
前视图
3.57 in.

(90.8 mm)
6.0 in.
(152.3 mm)
侧视图

PowerView 750显示器技术规格

· 显示器：7 178mm 彩色透射式TFT LCD

· 分辨率：WVGA ，800 x 480像素，16位色彩

· 屏幕比例：16

· 版式：横向或纵向

· 背光：LED， 400～ 500 cd/mC （可使用50,000 小时）

· 微处理芯片：Freescale iMX.31，32bit，400MHz

· 操作系统：QNX

· 闪存：2GB

· 存储器：128 MB SDRAM

·SD存储器( 可选) ：供程序更新、电子地图、诊断数据存储

· 工作电压：6～35VDC，极性反接和甩负荷保护

· 功耗：全背光10W ，全背光+加热器 ( < -10°C ) 22W

·CAN总线：3个2.0B规格的CAN总线接口；1个独立的NMEA 2000 (GPS) 接口

· 通讯接口：RS485，1个MODBUS 主站接口

· 视频输入(可选) ： NTSC 或PAL

· 通讯协议：J1939，NMEA 2000 (GPS) ，即将推出支持CANOpen 协议的版本

· 连接：5个Deutsch DT 6 针连接器

· 键盘：10个按键

·USB 2.0 接口 (高速)

· 输入：3个0～5VDC 模拟量输入，1个可设置输入(支持2～10KHZ的频率输入或0 ～100%PWM 输入)

· 输出：开关量，允许500毫安沉降电流

PowerView 750显示器机械规格

· 尺寸：横向8.37 x 6.0 英寸(212.5 x152.3毫米)

· 厚度：3.57 英寸(90.8毫米)

· 壳体材质：聚碳酸酯后盖

PowerView 750显示器环境规格

· 工作温度：- 40～ +85°C

· 存储温度：- 40～ +85°C

· 防护等级：前后盖防护等级IP67

· 辐射：符合IEC60945，95/54/EC 标准

· 抗干扰：符合SAE J1113，ISO 11452

· 抗振性：任意振动，7.86 Grms ( 5～ 2000Hz )，3轴

· 抗冲击：3轴，+/-50G
